與板框壓濾機類似，不同之處在于濾板兩側凹進，每兩塊濾板組合成一廂形濾室，省去濾框，濾板中心有一圓孔。懸浮液由此流入各濾室。這種過濾機適用于需要在較高壓力下過濾而濾渣不需要洗滌的懸浮液。1采用自動液壓裝置作為壓緊、松開濾板的自動機構，并用電接點壓力表實現自動保壓。2采用電液一體自動控制拉板，實現自動推拉濾板的動作。3機架全部采用高強度的鋼焊合件，機架強度高，結構穩定，使用壽命長，足以承受壓濾引起的強大壓力。4該機有PLC自動控制及繼電器控制等多種配置，操作面板簡單安全，并配有多種安全裝置，確保操作人員安全。5增強聚丙烯濾板采用多項專利技術模壓而成。表面平整光滑，強度高，重量輕，耐酸堿，耐腐蝕，無毒無味。

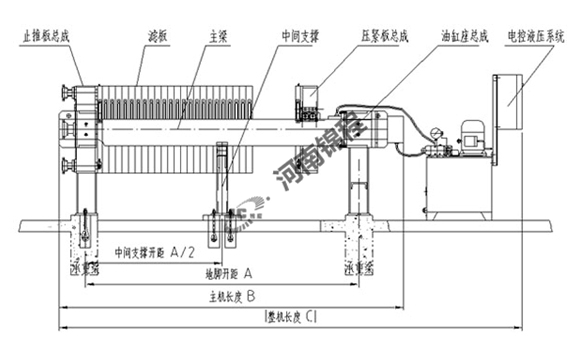

機架部分：機架部分是機器的主體，用以支撐過濾機構，連接其它部件。它主要由止推板、壓緊板、油缸體和主梁等部件組成。
過濾部分：由按一定次序排列在主梁上的濾板、夾在濾板之間的濾布組成，濾板、濾布的相間排列，形成了若干個獨立的過濾單元。
拉板部分：1自動拉板，自動拉板部分由液壓馬達、機械手、傳動機構和暫停裝置等組成。
2手動拉板，采用人工手動依次拉板卸料。

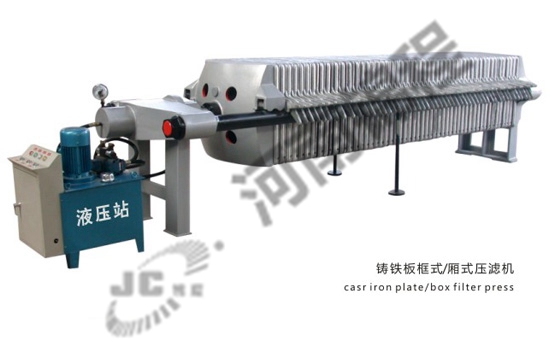

液壓部分：液壓部分是驅動壓緊板壓緊或松開濾板的動力裝置，配置了柱塞泵及各種控制閥。
電機部分：電機部分是整個系統的控制中心。
|
型號 |
過濾面積 m2 |
濾板規格mm | 濾餅厚mm |
濾板數 (塊) |
濾室面積 L |
過濾壓力Mpa |
油缸額定壓力 Mpa |
油缸 大行程 Mpa |
地基尺寸 | 外形尺寸 |
整機 質量 kg |
|||||
|
L1 mm |
B mm |
C mm |
長 mm |
寬 mm |
高 mm |
|||||||||||
|
XMJ/ 520-20U |
4 |
520*520 |
20 | 9 | 40 |
0.5-1 |
25 | 350 | 1280 | 200 | 600 | 1880 | 830 | 850 | 560 | |
| 6 | 14 | 60 | 1510 | 2110 | 630 | |||||||||||
| 8 | 19 | 80 | 1730 | 2330 | 700 | |||||||||||
| 12 | 29 | 120 | 2210 | 2810 | 830 | |||||||||||
| 16 | 39 | 160 | 2610 | 3200 | 980 | |||||||||||
| 18 | 44 | 176 | 2840 | 3410 | 1160 | |||||||||||
| 20 | 49 | 200 | 3060 | 3650 | 1360 | |||||||||||
|
BMJ/ 520-30U |
4 |
520*520 |
30 | 9 | 60 |
0.5 |
25 | 350 | 1450 | 200 | 600 | 2050 | 830 | 850 | 590 | |
| 6 | 14 | 90 | 1750 | 2350 | 660 | |||||||||||
| 8 | 19 | 120 | 2050 | 2650 | 760 | |||||||||||
| 12 | 29 | 180 | 2670 | 3270 | 930 | |||||||||||
| 16 | 39 | 240 | 3210 | 3810 | 1100 | |||||||||||
|
XMJ/ 720-25U |
20 |
700*700 |
25 | 24 | 250 | 0.5-1.6 | 20 | 450 | 2200 | 460 | 800 | 3100 | 950 | 1100 | 2210 | |
| 30 | 37 | 380 | 2880 | 3800 | 2660 | |||||||||||
| 40 | 49 | 500 | 3500 | 4400 | 3080 | |||||||||||
|
BMJ/ 700-30U |
20 |
700*700 |
30 | 24 | 300 |
0.5 |
20 | 450 | 2450 | 460 | 800 | 3350 | 950 | 1100 | 2300 | |
| 30 | 37 | 450 | 3230 | 4070 | 2800 | |||||||||||
| 40 | 49 | 600 | 3950 | 4900 | 3500 | |||||||||||
|
XMJ/ 800-30U |
30 |
800*800 |
30 | 29 | 480 |
0.5-1.6 |
25 | 450 | 2730 | 390 | 900 | 3550 | 1200 | 1160 | 2080 | |
| 40 | 39 | 640 | 3290 | 4110 | 2380 | |||||||||||
| 50 | 49 | 800 | 3900 | 4720 | 2700 | |||||||||||
| 60 | 59 | 960 | 4390 | 5210 | 3060 | |||||||||||
|
BMJ/ 800-30U |
30 |
800*800 |
30 | 29 | 480 |
0.5 |
25 | 450 | 2850 | 390 | 900 | 3680 | 1200 | 1160 | 2200 | |
| 40 | 39 | 640 | 3450 | 4380 | 2500 | |||||||||||
| 50 | 49 | 800 | 4050 | 4880 | 2810 | |||||||||||
| 60 | 59 | 960 | 4650 | 5480 | 3100 | |||||||||||
|
XMJ/ 870-30U |
50 |
870*870 |
30 | 37 | 760 |
0.5-1.6 |
25 | 450 | 3320 | 390 | 1000 | 4170 | 1390 | 1250 | 3580 | |
| 60 | 45 | 920 | 3800 | 4950 | 3980 | |||||||||||
| 70 | 53 | 1080 | 4260 | 5110 | 4500 | |||||||||||
| 80 | 59 | 1200 | 4650 | 5480 | 5200 | |||||||||||
廂式壓濾機的優點：
1進料時損耗少
2過濾速度快
3耐高溫及高壓
4密封性能好
5濾餅洗滌均勻，含水率低
6各濾室壓力均勻不易壞板
7基本適用于所有的固液分離行業。
|
